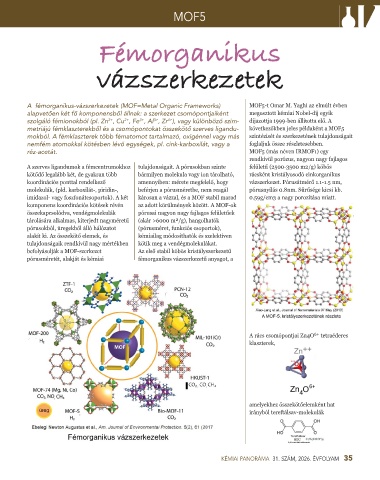

Page 35 - No31
P. 35

MOF5
          Műszeres kémiai vizsgálatok

                                Fémorganikus



                               vázszerkezetek







          A  fémorganikus-vázszerkezetek (MOF=Metal Organic Frameworks)        MOF5-t Omar M. Yaghi az elmúlt évben
          alapvetően két fő komponensből állnak: a szerkezet csomópontjaiként   megosztott kémiai Nobel-díj egyik
          szolgáló fémionokból (pl. Zn , Cu , Fe , Al , Zr ), vagy különböző szim-  díjazottja 1999-ben állította elő. A
                                        2+
                                                 3+
                                                      4+
                                   2+
                                             3+
          metriájú fémklaszterekből és a csomópontokat összekötő szerves ligandu-  következőkben jeles példaként a MOF5
          mokból. A fémklaszterek több fématomot tartalmazó, oxigénnel vagy más   szintézisét és szerkezetének tulajdonságait
          nemfém atomokkal kötésben lévő egységek, pl. cink-karboxilát, vagy a   foglaljuk össze részletesebben.
          réz-acetát.                                                          MOF5 (más néven IRMOF1) egy
                                                                               rendkívül porózus, nagyon nagy fajlagos
          A szerves ligandumok a fémcentrumokhoz   tulajdonságait. A pórusokban szinte   felületű (2500-3500 m /g) köbös rácsként
                                                                                                 2
          kötődő legalább két, de gyakran több   bármilyen molekula vagy ion tárolható,   kristályosodó cinkorganikus vázszerkezet.
          koordinációs ponttal rendelkező   amennyiben: mérete megfelelő, hogy   Pórusátmérő 1.1-1.5 nm, pórusnyílás
          molekulák, (pld. karboxilát-, piridin-,   beférjen a pórusméretbe, nem reagál   0.8nm. Sűrűsége kicsi kb. 0.59 g/cm  a
                                                                                                           3
          imidazol- vagy foszfonátcsoportok). A két   károsan a vázzal, és a MOF stabil marad   nagy porozitása miatt.
          komponens koordinációs kötések révén   az adott körülmények között. A MOF-ok
          összekapcsolódva, vendégmolekulák   pórusai nagyon nagy fajlagos felületűek
          tárolására alkalmas, kiterjedt nagyméretű   (akár >6000 m²/g), hangolhatók
          pórusokból, üregekből álló hálózatot   (pórusméret, funkciós csoportok),
          alakít ki. Az összekötő elemek, és   kémiailag módosíthatók és szelektíven
          tulajdonságaik rendkívül nagy mértékben   kötik meg a vendégmolekulákat.
          befolyásolják a MOF-szerkezet     Az első stabil köbös kristályszerkezetű
          pórusméretét, alakját és kémiai   fémorganikus vázszerkezetű anyagot, a













                                                                                                   6+
                                                                               A rács csomópontjai Zn 4 O  tetraéderes
                                                                               klaszterek,









                                                                               amelyekhez összekötőelemként hat
                                                                               irányból tereftálsav-molekulák







                                                                      KÉMIAI PANORÁMA  31. SZÁM, 2026. ÉVFOLYAM   35
   30   31   32   33   34   35   36   37   38   39   40
