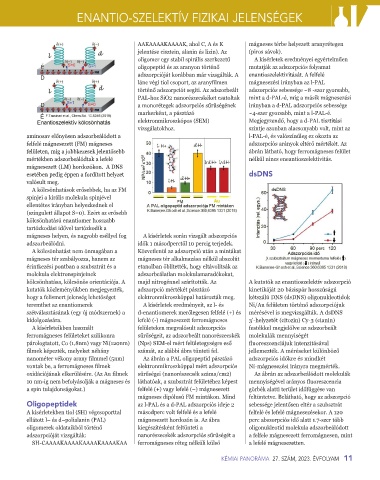

Page 11 - No27

ENANTIO-SZELEKTÍV FIZIKAI JELENSÉGEK

AAKAAAAKAAAAK, ahol C, A és K mágneses térbe helyezett aranyrétegen
jelentése cisztein, alanin és lizin). Az (piros sávok).
oligomer egy stabil spirális szerkezetű A kísérletek eredményei egyértelműen
oligopeptid és az aranyon történő mutatják az adszorpciós folyamat
adszorpcióját korábban már vizsgálták. A enantioszelektivitását. A felfelé
lánc végi tiol csoport, az aranyfilmen mágnesezési irányban az l-PAL
történő adszorpciót segíti. Az adszorbeált adszorpciós sebessége ~8 -szor gyorsabb,
PAL-hoz SiO2 nanorészecskéket csatoltak mint a d-PAL-é, míg a másik mágnesezési
a monorétegek adszorpciós sűrűségének irányban a d-PAL adszorpciós sebessége
markerként, a pásztázó ~4-szer gyorsabb, mint a l-PAL-é.
elektronmikroszkópos (SEM) Megjegyzendő, hogy a d-PAL tisztítási
vizsgálatokhoz. szintje azonban alacsonyabb volt, mint az
aminosav előnyösen adszorbeálódott a l-PAL-é, és valószínűleg ez okozta az
felfelé mágnesezett (FM) mágneses adszorpciós arányok eltérő mértékét. Az
felületen, míg a jobbkezesek jelentősebb ábrán látható, hogy ferromágneses felület
mértékben adszorbeálódtak a lefelé nélkül nincs eneantioszelektivitás.
mágnesezett (LM) hordozókon. A DNS
esetében pedig éppen a fordított helyzet dsDNS
valósult meg.
A kölcsönhatások erősebbek, ha az FM
spinjei a királis molekula spinjével
ellentétes irányban helyezkednek el
(szingulett állapot S=0). Ezért az erősebb
kölcsönhatású enantiomer hosszabb
tartózkodási idővel tartózkodik a
mágneses helyen, és nagyobb eséllyel fog A kísérletek során vizsgált adszorpciós
adszorbeálódni. idők 1 másodperctől 10 percig terjedek.
A kölcsönhatást nem önmagában a Közvetlenül az adszorpció után a mintákat
mágneses tér szabályozza, hanem az mágneses tér alkalmazása nélkül abszolút
érintkezési pontban a szubsztrát és a etanolban öblítették, hogy eltávolítsák az
molekula elektronspinjeinek adszorbeálatlan molekulamaradékokat,
kölcsönhatása, kölcsönös orientációja. A majd nitrogénnel szárították. Az A kutatók az enantioszelektív adszorpció
kutatók közleményükben megjegyezték, adszorpció mértékét pásztázó kinetikáját 20 bázispár hosszúságú
hogy a felismert jelenség lehetőséget elektronmikroszkóppal határozták meg. kétszálú DNS (dsDNS) oligonukleotidok
teremthet az enantiomerek A kísérletek eredményeit, az l- és Ni/Au felületen történő adszorpciójuk
szétválasztásának (egy új módszernek) a d-enantiomerek merőlegesen felfelé (+) és mérésével is megvizsgálták. A dsDNS
kidolgozására. lefelé (-) mágnesezett ferromágneses 3’-helyzetét (citozin) Cy-3 (cianin)
A kísérleteikben használt felületeken megvalósult adszorpciós festékkel megjelölve az adszorbeált
ferromágneses felületeket szilikonra sűrűségeit, az adszorbeált nanorészecskék molekulák mennyiségét
párologtatott, Co (1,8nm) vagy Ni(120nm) (Nps) SEM-el mért felületegységre eső fluoreszcenciájuk intenzitásával
filmek képezték, melyeket néhány számát, az alábbi ábra tünteti fel. jellemezték. A méréseket különböző
nanométer vékony arany filmmel (5nm) Az ábrán a PAL oligopeptid pásztázó adszorpciós időkre és mindkét
vontak be, a ferromágneses filmek elektronmikroszkóppal mért adszorpciós Ni-mágnesezési irányra megmérték.
oxidációjának elkerülésére. (Az Au filmek sűrűségei (nanorészecsék száma/cm2) Az ábrán az adszorbeálódott molekulák
10 nm-ig nem befolyásolják a mágneses és láthatóak, a szubsztrát felületéhez képest mennyiségével arányos fluoreszcencia
a spin tulajdonságokat.) felfelé (+) vagy lefelé (–) mágnesezett görbék alatti terület időfüggése van
mágneses dipólusú FM mintákon. Mind feltüntetve. Belátható, hogy az adszorpció
Oligopeptidek az l-PAL és a d-PAL adszorpciós ideje 2 sebessége jelentősen eltér a szubsztrát
A kísérletekben tiol (SH) végcsoporttal másodperc volt felfelé és a lefelé felfelé és lefelé mágnesezésekor. A 120
ellátott l– és d–polialanin (PAL) mágnesezett hordozón is. Az ábra perc abszorpciós idő alatt 1.7-szer több
oligomerek oldataikból történő kiegészítésként feltünteti a oligonukleotid molekula adszorbeálódott
adszorpcióját vizsgálták: nanorészecskék adszorpciós sűrűségét a a felfele mágnesezett ferromágnesen, mint
SH-CAAAAKAAAAKAAAAKAAAAKAA ferromágneses réteg nélküli külső a lefelé mágnesezetten.

KÉMIAI PANORÁMA 27. SZÁM, 2023. ÉVFOLYAM 11
